斯派莎克先导式超大膜片高灵敏度减压阀
  销售电话:400-820-4057
斯派莎克中国总代理 点击这里给我发消息
  • 所属系列:斯派莎克减压阀
  • 名    称:斯派莎克先导式超大膜片高灵敏度减压阀
  • 型    号:YD43H
  • 检索关键字:斯派莎克先导式超大膜片高灵敏度减压阀

YD43H先导式超大膜片高灵敏度减压阀是参考国外先进产品而研制开发成功的新型先导式超大膜片减压阀,本产品在普通减压阀的基础上做了很大的改进。YD43H先导式超大膜片高灵敏度减压阀由主阀和导阀两部分组成。膜片采用了新型材料,并大大加工了工作面积,因此阀门上游压力或下游负荷细微的变化都能及时准确的反馈到主阀膜片,来调节主阀的开度,确保下游压力的稳定。

YD43H先导式超大膜片高灵敏度减压阀的工作原理:YD43H先导式超大膜片高灵敏度减压阀是通过调节,将进口压力减至某一需要的出口压力,并依靠介质本身的能量,使出口压力自动保持稳定的阀门。从流体力学的观点看,减压阀是一个局部阻力可以变化的节流元件,即通过改变节流面积,使流速及流体的动能改变,造成不同的压力损失,从而达到减压的目的。然后依靠控制与调节系统的调节,使阀后压力的波动与弹簧力相平衡,使阀后压力在一定的误差范围内保持恒定。

YD43H先导式超大膜片高灵敏度减压阀的产品特点:同一个阀体上可安装和互换多个导阀在稳压的同时,实现温度控制、上游压力的控制、远程的开关控制等。

产品性能参数



YD43H先导式超大膜片高灵敏度减压阀性能参数

公称压力(Mpa)

2.5

壳体试验压力(Mpa)*

3.75

密封试验压力(Mpa)

2.5

最高进口压力(Mpa)

2.5

出口压力范围(Mpa)

0.02-1.6

压力特性偏差(Mpa)△P2P

GB12244-1989

流量特性偏差(Mpa)P2G

GB12244-1989

渗漏量

GB12245-1989



YD43H先导式超大膜片高灵敏度减压阀流量系数(Cv)

DN

15

20

25

32

40

50

Cv

2.9

5.3

8.6

11.6

16.5

29.1



产品零部件材料



YD43H先导式超大膜片高灵敏度减压阀零部件材料

零件名称

零件材料

阀体 阀盖

WCB

阀座

2Cr13

阀瓣

2Cr13

阀杆

2Cr13

膜片

1Cr18Ni9Ti

调节弹簧

60Si2Mn



产品外形及结构尺寸



YD43H先导式超大膜片高灵敏度减压阀外形及结构尺寸

DN

L

H1

H

D

15

147

235

145

207

20

154

235

145

207

25

160

235

145

207

32

180

250

160

220

40

16

250

160

220

50

230

270

180

220

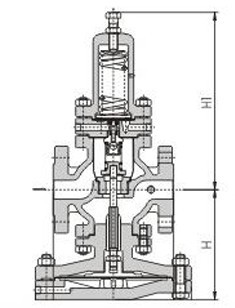

产品外形结构图
