斯派莎克圆盘式疏水阀工作原理和安装要求

2025/10/14斯派莎克圆盘式疏水阀工作原理和安装要求

一、引言：圆盘式疏水阀的工业价值

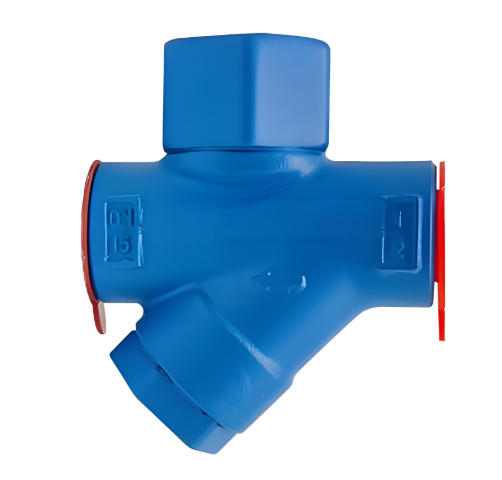

斯派莎克圆盘式疏水阀（如 TD42、CS19Y 等型号）是蒸汽系统的 “节能核心”，基于热动力学原理实现阻汽排水功能，广泛应用于蒸汽主管道、伴热管线及小型蒸汽设备。其凭借体积小、耐汽蚀、安装灵活等优势，能有效避免水锤损伤，提升系统热效率，降低能源损耗。

二、斯派莎克圆盘式疏水阀工作原理：热动力学驱动的精准控制

该类疏水阀以蒸汽与凝结水的热动力学差异为核心驱动，通过阀片的自动启闭完成排水阻汽循环，具体过程可分为四步：

1. 启动排气阶段

系统启动时，管道内的空气与低温凝结水进入疏水阀，此时介质流速较慢，阀片在工作压力推动下脱离阀座，空气与凝结水快速排出，确保设备快速升温启动。这一阶段得益于内置的排气装置，解决了传统疏水阀 “排气不畅” 的痛点。

2. 凝结水排放阶段

设备运行中产生的高温凝结水持续流入疏水阀，由于凝结水粘度较高、流速较低，阀片上下压差较小，阀片保持开启状态，凝结水持续排出。此时疏水阀的排放动作仅由介质状态控制，不受温度直接影响。

3. 蒸汽阻断阶段

当凝结水排放完毕，高温蒸汽进入疏水阀内部。蒸汽体积快速膨胀，流速骤增（远高于凝结水），在阀片上下形成明显压差：阀片上部受力面积（整个阀片）大于下部（蒸汽进口），结合蒸汽流动的吸力，阀片迅速贴合阀座，实现蒸汽阻断。

4. 循环复位阶段

阀片关闭后，阀帽内形成封闭汽室，蒸汽逐渐冷凝为水，汽室内压力消失。凝结水再次积聚并推动阀片开启，新一轮排水循环启动，实现 “间断排水、持续阻汽” 的动态平衡。三、斯派莎克圆盘式疏水阀安装规范：确保性能的关键步骤

安装需遵循 “位置精准、流程规范、适配工况” 原则，具体要求如下：

1. 安装位置选择

核心原则：必须安装在蒸汽管道或设备的最低点，确保凝结水自然流入，避免积水残留。管道适配：水平管道安装时，需保证疏水阀与管道中心线垂直；前后需预留直管段（前≥10倍管径，后≥5倍管径），保障介质流动稳定。

维护空间：预留足够拆卸间距（参考同类产品标准：小口径需≥160mm，大口径需≥200mm），便于后期检修。

2. 流向与连接规范

流向标识：严格按照阀体箭头指示安装，不可反向（部分型号流向需结合口径确认，如 1" HC 型从左至右，大口径型号可能相反）。

连接方式：螺纹连接需控制拧紧力矩，避免密封失效；法兰连接需使用带不锈钢加强环的垫片，确保高温密封性能。

3. 辅助配件安装

前置过滤器：阀前必须安装过滤器，过滤铁锈、焊渣等杂质，防止阀片卡阻。

旁通管道：建议并联旁通阀，便于疏水阀检修时维持系统运行。

排气装置：若系统含大量空气，可额外加装自动排气阀（部分型号如CS19Y已内置）。

4. 工况适配要求

工作压力、温度需符合产品铭牌标注（如TD42型需适配系统压力范围），避免超压运行。背压不得超过进口压力的80%，否则会影响阀片动作灵敏度。

四、安装后调试与维护要点

1. 调试流程

缓慢开启蒸汽阀，逐步升温，观察排水频率是否均匀，有无蒸汽泄漏。

检查阀片动作声音：正常运行时应为 “间断清脆声”，若持续异响需排查杂质堵塞。

2. 日常维护

每周清理过滤器滤网，每月检查密封性能与阀片灵活性。

检修时需先泄压，拆卸阀盖时避免划伤不锈钢加强环垫片。

五、结语

斯派莎克圆盘式疏水阀的性能发挥，依赖 “精准原理 + 规范安装” 的双重保障。遵循本文所述的热动力学工作逻辑与安装维护标准，可显著延长设备寿命，提升蒸汽系统节能效率。如需特定型号（如 TD42、CS19Y）的详细技术参数，可参考斯派莎克官方技术手册（如 TT-802 系列）。
