斯派莎克热动力式疏水阀工作原理和安装要求

2025/10/11斯派莎克热动力式疏水阀工作原理和安装要求

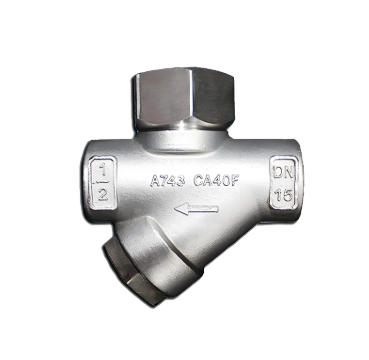

一、开篇：蒸汽系统的 “能效守门员”

在化工反应釜、SNG换热器、高压伴热等工业场景中，冷凝水的高效排除直接决定系统能效与设备寿命。斯派莎克热动力式疏水阀凭借结构极简、耐 550℃过热蒸汽、抗水锤等优势，成为蒸汽系统的核心组件。其通过精准区分蒸汽与冷凝水，实现 “排凝阻汽” 的核心功能，可降低蒸汽损耗达 15% 以上。

二、核心工作原理：碟片的“脉冲式循环”

斯派莎克热动力式疏水阀的唯一活动部件为不锈钢碟片，其工作过程围绕“压力差变化” 形成闭环循环，分为三个关键阶段：

1. 启动排水阶段：冷凝水优先排出

设备启动时，管道内积存大量低温冷凝水，此时入口压力直接作用于碟片底部，将碟片顶起。冷凝水通过阀座与碟片的间隙快速排放，实现 “起机高负荷排水”，避免系统积水引发的热效率下降。

2. 蒸汽关闭阶段：压差驱动密封

当高温蒸汽进入阀腔后，流速与体积骤增，在碟片上方形成低压涡区。同时部分蒸汽进入碟片上方的“蒸汽保温腔”，产生向下的压力。由于碟片上表面受力面积大于下表面，合力将碟片紧紧压在阀座上，实现蒸汽零泄漏密封。

3. 循环重启阶段：汽腔冷凝触发动作

保温腔内的蒸汽逐渐散热冷凝，压力随之下降。当腔压低于入口压力时，碟片再次被冷凝水顶起，新一轮排水循环启动。正常工况下，碟片动作频率为2-6次/分钟，发出清脆的“咔嗒”声。

关键原理：通过蒸汽与冷凝水的 “流速差 + 体积差” 形成压力变化，无需外部动力即可自动运行，这也是其适配高压场景的核心原因。

三、安装核心要求：四大规范保障效能

斯派莎克明确要求，热动力式疏水阀的安装需遵循“水平、直管、净流、易维”四大原则，任何一项偏差都可能导致寿命缩短至6个月（正常寿命可达5年）。

1. 安装方向与位置：严格水平，流向精准

必须水平安装：阀盖朝上，确保碟片受力平衡。垂直安装会因碟片自重改变闭合力，曾出现18台垂直安装的阀门3个月内全部漏汽的案例；

流向标识优先：阀体箭头清晰标注介质流向，需与系统流向完全一致，部分大口径型号（如1.5英寸以上）流向为“从右到左”，需特别核对；

靠近设备出口：距设备冷凝水出口不超过150mm，且加装下降管，防止蒸汽在管道上部流动形成 “汽锁”。

2. 配管与附件：保障流场稳定

直管段要求：入口前需保留≥10倍管径（10D）的直管段，出口后保留≥5D直管段，避免湍流导致碟片高频抖动（>200次/分钟)引发冲蚀；

杂质防护：阀前必须加装 Y 型过滤器（过滤精度≤40μm），某化工厂因未装过滤器，焊渣导致阀片密封线出现环状冲蚀沟，泄漏率从3%飙升至18%；

背压控制：当冷凝水回收管存在背压时，下游需加装止回阀，且背压不得超过入口压力的 50%-80%，否则会抵消压差导致“连续吹汽”。

3. 环境与安全：适配极端工况

防冻措施：北方室外安装时，出口需加30cm下降管接入回收总管，避免阀片在冷热交变下产生疲劳裂纹；

安全排放：直排大气时，排放口需指向安全区域，因冷凝水温度可达100℃，需加装防护装置；

维修空间：阀盖拆卸需预留160-200mm间距（小口径160mm，大口径200mm），便于在线维修更换组件。

4. 调试与验收：三步确认效能

听声：正常运行有规律“咔嗒”声，频率异常需检查负荷或背压；

测温：红外测温显示阀前阀后温差≥8℃，温差<5℃说明存在漏汽；

试漏：关闭入口阀后，出口应无持续蒸汽排出。

四、选型与维护：规避三大常见误区

1. 选型三要素 O算压差：入口压力需≥0.25barg，否则无法驱动碟片；

核排量：按“启动最大排水量”选型，而非平均负荷，避免“憋水”引发水锤；

校过冷度：排放温度比饱和温度低6-15℃，恒温要求高的场景（如医药反应釜）需改用热静力型。

2. 典型故障案例

某合成氨装置286只疏水阀因回收罐背压升至1.5barg，导致37只“长吹”，蒸汽耗量增加 4.2t/h。通过更换96台泵驱式疏水阀、加装可调喷嘴后，年节约成本650万元，投资回收期仅4个月。

五、结语：专业安装是效能核心

斯派莎克热动力式疏水阀的 “极简结构” 背后，是对热力学原理的精准应用。而规范安装则是发挥其效能的关键——从水平定位到直管段预留，从过滤器加装到背压控制，每一步都直接影响系统能效与设备寿命。遵循本文所述的原理与规范，可最大化实现“排凝阻汽”目标，为工业蒸汽系统筑牢能效防线。
