斯派莎克蒸汽疏水阀工作原理

2025/10/10斯派莎克蒸汽疏水阀工作原理

一、蒸汽疏水阀的核心使命：为何斯派莎克成工业优选？
在蒸汽供热、化工反应、食品加工等工业场景中，蒸汽释放热量后会凝结成水，若冷凝水滞留管道，不仅会降低热效率（每千克冷凝水约浪费640千卡热量），还可能引发水锤、设备腐蚀等隐患。斯派莎克蒸汽疏水阀的核心功能，便是自动排除冷凝水与不凝气体，同时严防蒸汽泄漏，这一 识别-排放-阻汽的精准控制，源于其基于物理特性设计的三类核心工作原理。
作为拥有百年蒸汽系统经验的品牌，斯派莎克通过密度差、温度差、热动力学三大识别逻辑，打造出覆盖高压力（最高250barg）、大排量（可达150,000kg/h）等全场景的疏水阀产品，其节能效率较普通产品提升15%-30%。
二、按原理分类：斯派莎克三大核心类型工作机制拆解
（一)机械型疏水阀：靠密度差实现 “水排汽留”
机械型是工业应用最广泛的类型，核心利用蒸汽（密度0.597kg/m³）与冷凝水（密度 997kg/m³）的密度差异驱动阀门动作，代表型号包括浮球式、倒吊桶式等。
浮球式疏水阀（FT系列）

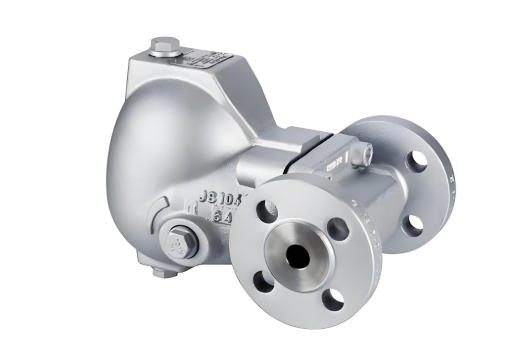

以明星型号FT43为例，其内部浮球随冷凝水位变化联动杠杆机构：当设备产生的冷凝水进入阀体底部，水位上升带动浮球上浮，杠杆推动阀口开启排水；待水位下降，浮球回落关闭阀口，避免蒸汽逃逸。该类型可连续排放冷凝水，且内置自动排空气阀——启初期，密度更小的空气聚集在阀体上部，排空气阀快速排气，防止“气堵”影响系统升温效率；蒸汽进入后则自动闭合。带“C”标识的型号（如FT43C）还配备破汽锁装置，通过手动调节针阀破坏蒸汽积聚条件，保障排水顺畅。
倒吊桶式疏水阀
作为机械式中的 “坚固派”，其吊桶、杠杆等部件均为不锈钢材质。启动时吊桶位于底部，阀门全开，冷凝水充满阀体后从阀口排出；当蒸汽进入吊桶顶部产生浮力，吊桶上升带动阀门关闭，仅通过顶部小孔排出少量不凝气体；待吊桶内蒸汽冷凝，浮力消失，吊桶下落再次开启阀门，实现间歇排水。该类型耐水锤、可适配过热蒸汽，最大工作压力达 62Barg，广泛用于蒸汽主管道。
（二）热静力型疏水阀：凭温度差精准控温排水
热静力型通过感温元件感知冷凝水与蒸汽的温度差异（通常相差5-20℃）动作，核心优势是能利用冷凝水显热，减少二次蒸汽损失，代表类型有压力平衡式、双金属式。
压力平衡式疏水阀
斯派莎克该类型产品已累计交付超200万台，其核心是填充挥发性液体的密封囊——当冷凝水温度低于饱和温度时，密封囊收缩，阀门开启排水；若蒸汽进入使温度升高，密封囊膨胀推动阀瓣关闭。独特的压力平衡设计使其能自动适配波动的蒸汽压力，且启动阶段阀门常开，可快速排出空气，即使在低温环境中也不会冻损。
双金属式疏水阀（SM 系列）
利用不同金属热膨胀系数差异的双金属片作为感温元件：低温时双金属片平直，阀门开启；当冷凝水温度升高，双金属片弯曲带动阀瓣关闭。其多爪型或圆片式结构感应灵敏，能在低于饱和温度下排水，特别适合需回收冷凝水热量的设备，且耐腐蚀性与水锤冲击能力突出。
（三）热动力型疏水阀：借流体动能实现脉冲控制
热动力型结构极简（仅一个活动部件），依靠冷凝水闪蒸产生的动能变化驱动阀门，代表型号为TD系列圆盘式疏水阀。
其工作过程分为三步：
启动排气：设备启动时，冷凝水与空气推动不锈钢碟片上移，从阀座间隙快速排出；
闪蒸闭阀：高温冷凝水进入阀腔后压力骤降，闪蒸成蒸汽高速流过碟片下方，使碟片下压力降低，同时闪蒸蒸汽进入碟片上部腔室形成压力，将碟片压紧阀座；
冷凝开阀：当上部腔室闪蒸蒸汽冷凝，压力消失，冷凝水再次顶开碟片排水，循环往复。 这种间歇式喷放伴随“喀嚓”声，便于现场检测性能，且可任意角度安装，能承受过热蒸汽与腐蚀性冷凝水，最大工作压力达250bar g。
三、原理落地：选型与维护的关键逻辑
（一）按原理匹配场景
高冷凝水负荷（如换热器）：选浮球式（连续排水，排量大）；
伴热管线/小型设备：选热动力式（结构简单，耐冲击）；
需回收显热的系统：选压力平衡式/双金属式（低温排水，节能优）。
（二）原理延伸的维护要点
机械型：定期清理滤网（内置过滤器需每月检查），防止杂质卡滞浮球或吊桶；
热静力型：避免密封囊接触油污，更换时无需拆下阀体；
热动力型：若“喀嚓”声消失，需检查碟片磨损情况，及时更换硬化不锈钢部件。
四、总结：原理赋能效率，斯派莎克的节能核心
斯派莎克蒸汽疏水阀的工作原理，本质是对“蒸汽-冷凝水-空气”物理特性的精准利用：机械型靠密度差实现高效排水，热静力型凭温度差回收热量，热动力型借动能变化简化结构。这种基于场景的原理设计，使其既能解决工业蒸汽系统的“积水”“漏汽”痛点，又能通过节能降耗为企业降低运营成本。
选择疏水阀时，需结合工作压力、冷凝水负荷与热量回收需求匹配原理类型，而斯派莎克的全系列产品与监测系统，更让 “精准控阀” 从原理落地为实际效益。
