深入了解气动球阀：执行标准与工作原理剖析
2025/7/17深入了解气动球阀：执行标准与工作原理剖析
在工业自动化生产过程中，气动球阀作为管道系统中控制流体介质通断、流量调节的重要部件，其性能优劣直接关乎整个生产流程的稳定性与安全性。为保障气动球阀在各类复杂工况下可靠运行，一系列严格的执行标准应运而生；同时，明晰其工作原理，有助于用户更高效地选用与维护这一关键设备。接下来，我们将深入探讨气动球阀的执行标准和工作原理。
气动球阀执行标准
设计与制造标准气动球阀的设计与制造需遵循多项权威标准，以确保其质量与性能达标。国内常用标准如 GB 12237 - 89《通用阀门 法兰和对焊连接钢制球阀》，对球阀的设计、结构、材料、试验方法等方面做出了明确规定，从阀体、球体到密封件等各个部件的设计细节，都有详细规范，保障球阀在不同压力、温度环境下的适用性与可靠性。国际上，API 608《金属球阀 - 法兰、螺纹和焊接连接》和 API 6D《管线阀门》也被广泛采用。API 608 侧重于金属材质球阀的设计、制造、检验等，适用于一般工业领域；API 6D 则主要针对管线输送用阀门，对阀门在管线恶劣工况下的性能，如抗地震、抗风载能力等提出要求。此外，JPI 7S - 48（日本石油学会标准）、BS 5351（英国标准）、DIN 3357（德国标准）等也在相应地区或行业被遵循，这些标准虽在具体参数和细节上存在差异，但都围绕着提升阀门质量、保障安全运行这一核心目标。
法兰尺寸标准
气动球阀与管道连接时，法兰尺寸需严格匹配，以保证连接的紧密性与稳定性。国内标准如 JB/T 74 - 90《管路法兰技术条件》，详细规定了不同公称压力、公称通径下的法兰尺寸，包括法兰外径、螺栓孔中心圆直径、螺栓规格及数量等参数，确保不同厂家生产的阀门与管道法兰能实现无缝对接。GB 9112 - 9131 则从整体上规范了钢制管法兰的类型、尺寸、技术要求等。国际上，ANSI B16.5《管法兰和法兰管件》在北美地区广泛应用，对法兰尺寸、压力等级划分细致；JIS B2212 - 2214 是日本工业标准，规定了本国常用的法兰尺寸体系；NF E29 - 211（法国标准）、DIN 2543（德国标准）等同样对法兰尺寸做出明确界定，不同标准体系下的法兰尺寸各有特点，用户需根据实际使用场景及管道系统所遵循的标准，精准选择适配的气动球阀法兰尺寸。
结构长度标准
结构长度决定了气动球阀在管道系统中的安装空间与布局，标准的制定确保了阀门互换性与安装便利性。国内 GB 12221 - 89《法兰连接金属阀门 结构长度》明确规定了不同类型、连接方式阀门的结构长度尺寸，从最小结构长度到极限偏差范围都有清晰界定。国际上，ANSI B16.10《阀门的面对面及端对端尺寸》为美国国家标准，其规定的结构长度尺寸适用于多种阀门类型，在全球工业领域应用广泛；JIS B2002（日本标准）、NF E29 - 305（法国标准）、DIN3202（德国标准）等也分别针对本国工业需求，对阀门结构长度进行规范，这些标准使得不同品牌、不同产地的气动球阀在管道安装时，能够依据统一的结构长度要求进行合理布局，减少安装过程中的尺寸适配问题。
检验与试验标准
为保证气动球阀在投入使用前无质量隐患，严格的检验与试验必不可少。国内 JB/T 9092《阀门的检验与试验》规定了阀门从外观检查、壳体试验、密封试验到上密封试验等一系列检验流程与合格判定准则。外观检查关注阀门表面有无砂眼、裂纹等缺陷；壳体试验检验阀体在承受一定压力时是否有渗漏、变形；密封试验确保阀门在关闭状态下，密封面能有效阻止介质泄漏；上密封试验则针对阀杆部位的密封性能进行检测。国际上，API 598《阀门的检验与试验》被广泛认可，该标准详细规定了阀门在制造过程及交付前的检验与试验要求，包括试验介质、试验压力、保压时间等关键参数，通过全面且严格的检验与试验，保障气动球阀在复杂工况下的密封性能、强度等核心性能指标符合要求，为工业生产安全运行筑牢防线。
气动球阀工作原理
基本工作机制

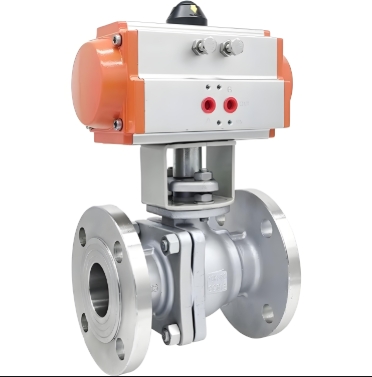

气动球阀的核心工作原理基于球体的旋转来实现介质通断控制。当气动执行器接收到控制信号后，驱动阀杆带动球体在阀体内旋转。球体上有一圆形通孔，当球体旋转至通孔与管道轴线重合时，阀门处于开启状态，介质可顺畅通过；当球体旋转 90 度，通孔与管道轴线垂直，阀门关闭，阻断介质流动。这种简单而高效的旋转动作，使得气动球阀具备快速启闭的特性，其启闭时间通常在数秒内，能满足工业生产中对快速响应的需求，如在紧急切断系统中，可迅速切断介质流动，防止事故扩大。
气动执行器的作用
气动执行器是驱动球阀球体旋转的动力源，常见类型有双作用式和单作用式（弹簧复位）。双作用式气动执行器通过控制气源的正反向进气，实现活塞的往复运动，进而带动阀杆和球体旋转。例如，当压缩空气从A口进入执行器气缸一侧时，推动活塞向另一侧移动，通过齿轮齿条或拨叉机构将直线运动转化为阀杆的旋转运动，使球阀开启；反之，当压缩空气从B口进入另一侧气缸时，活塞反向运动，球阀关闭。单作用式（弹簧复位）气动执行器则在气源驱动的基础上，增加了弹簧组件。在通气状态下，气源推动活塞克服弹簧力，使球阀开启或关闭；当气源中断时，弹簧力作用于活塞，推动阀杆反向旋转，使球阀回到预设的初始位置，如在紧急情况下，气源故障时阀门自动关闭，保障系统安全，这种设计在一些对安全性要求极高的场合，如石油化工、燃气输送等行业应用广泛。
不同类型气动球阀工作特点
气动浮动球阀：在中小口径应用场景中较为常见，球体在阀体内处于浮动状态，当阀门关闭时，介质压力将球体推向出口侧阀座，形成密封。这种结构简单，密封性能良好，但随着口径增大，球体所受介质压力增大，密封可靠性可能下降，因此多用于低压、中小口径管道系统，如城市供水管网的支线阀门、工业生产中的小型设备进液阀门等。
气动固定球阀：适用于大口径、高压工况，球体通过上下轴固定在阀体内，在阀门开启和关闭过程中，球体基本不产生位移。当阀门关闭时，由专门的密封机构（如浮动阀座）在介质压力或弹簧力作用下，与球体紧密贴合实现密封。这种球阀能承受较高压力，且在高压下密封性能稳定，常用于石油、天然气长输管线的截断阀、大型工业装置的高压流体控制阀门等。
气动弹性球阀：其球体采用弹性材料或特殊结构设计，在阀门关闭时，球体可产生一定弹性变形，更好地与阀座贴合，实现良好密封。尤其适用于一些对密封要求极高，且介质中含有微小颗粒或杂质的场合，如精细化工、制药行业中，防止微小颗粒影响密封性能，确保工艺过程的精准控制与产品质量安全。
了解气动球阀的执行标准，有助于用户在选型时依据实际工况，挑选符合相关规范、质量可靠的产品；掌握其工作原理，能够帮助用户更好地安装、调试、维护气动球阀，确保其在工业生产中稳定、高效运行，保障整个管道系统的安全与顺畅。
