斯派莎克疏水阀：执行标准与类型全解析
2025/5/30斯派莎克疏水阀：执行标准与类型全解析
在蒸汽系统的高效稳定运行中，疏水阀扮演着至关重要的角色，其主要职责是自动排除系统中产生的凝结水、空气及其他不凝结气体，同时有效阻止蒸汽泄漏，从而保障系统的热传导效率，降低能源损耗。斯派莎克作为全球知名的蒸汽工程解决方案提供商，在疏水阀领域拥有深厚的技术积累和丰富的产品系列。深入了解斯派莎克疏水阀的执行标准和多样类型，对于优化蒸汽系统设计、提升系统性能具有重要意义。
一、严苛的执行标准
1、斯派莎克疏水阀严格遵循一系列国际和行业标准进行设计、生产与测试，以确保产品质量与性能的可靠性。
2、欧洲压力设备指令 97/23/EC：这一指令是欧洲针对压力设备安全制定的重要标准，斯派莎克的众多疏水阀产品均符合该指令要求。它规定了压力设备在设计、制造、检验等环节的基本安全准则，涵盖材料选择、压力等级设定、结构强度计算以及安全附件配置等多方面内容。例如，斯派莎克的 MST21 可维修型压力平衡式蒸汽疏水阀、Airdyn 热动力型压缩空气疏水阀、TD32F 法兰连接热动力型蒸汽疏水阀等，均明确声明符合此指令，这意味着这些疏水阀在面对不同工况压力时，能够保证安全运行，防止因压力问题引发泄漏、破裂等安全事故，为用户提供可靠的使用保障 。
3、相关材料标准：在材料选用上，斯派莎克依据严格的材料标准执行。阀体材质常采用铸铁、球墨铸铁、碳钢、不锈钢等，不同材质对应不同的应用场景与性能需求。如在一般工业环境中，铸铁材质的阀体因其成本较低、工艺成熟，被广泛应用于 FT43 等浮球式疏水阀；而在对耐腐蚀性要求较高的场合，如化工、食品加工等行业，不锈钢材质的阀体则更为合适，像 FT46 等型号的疏水阀便采用了不锈钢阀体 。这些材质不仅要满足基本的机械性能要求，如强度、韧性等，还需具备良好的抗腐蚀能力，以适应蒸汽系统中复杂的介质环境。同时，斯派莎克对材料的质量把控极为严格，从原材料采购源头开始，就进行严格的质量检测，确保每一批次的材料都符合相应标准，为生产高质量的疏水阀奠定坚实基础 。
4、性能测试标准：斯派莎克疏水阀在出厂前，需经过一系列严格的性能测试。以泄漏率测试为例，其各类疏水阀的泄漏率远远低于现行国家标准要求的 3% 。在测试过程中，模拟实际工况条件，对疏水阀施加不同压力、温度的蒸汽和冷凝水，检测其在各种状态下的泄漏情况。对于浮球式疏水阀，还会测试其在不同冷凝水负荷下的排水能力，确保在冷凝水产生量变化时，仍能高效、稳定地工作，及时排出冷凝水，避免蒸汽系统中积水过多影响换热效率 。此外，针对热静力型疏水阀，会重点测试其对温度变化的响应灵敏度，确保在蒸汽与冷凝水温度差异达到设定值时，能够准确地开启或关闭阀门，实现精准的疏水控制 。通过这些严格的性能测试，只有完全符合标准的产品才能进入市场，从而保证用户在使用斯派莎克疏水阀时，能够获得稳定、高效的疏水效果。
二、丰富的类型划分
1、浮球式疏水阀：斯派莎克 FT 浮球疏水阀是该类型的典型代表，其工作原理基于蒸汽和冷凝水的密度差。当冷凝水进入疏水阀腔时，由于密度较大，会使浮球上浮，通过连杆机构带动阀门开启，从而将冷凝水排出；当蒸汽进入时，浮球因密度较小而下沉，阀门关闭，阻止蒸汽泄漏 。这种类型的疏水阀操作便捷，能够在冷凝水负荷变化时有效工作，且不受操作压力骤然变化的影响。其最大工作压力可达 80bar，最大排量能达到 150,000kg/h ，可随冷凝水的生成立即排放。标准产品中通常带有内置的排气阀，部分型号还内装破蒸汽气锁装置，如 FT43、FT44 等型号。内置排气阀确保了疏水阀在起机工作时，能够迅速排出管道内的空气，具有更大的冷凝水排量，有效避免气锁现象，提高系统的启动效率 。浮球式疏水阀适用于对换热效率要求高、设备不允许积水的各种换热设备，以及带自动温度控制的设备，是蒸汽控制设备的理想选择 。
2、热静力型疏水阀
压力平衡式：斯派莎克在压力平衡式热静力疏水阀领域拥有超过 50 年的生产经验，处于业界领先地位。以 MST21 为例，该疏水阀为可维修型，设计用于相对较小的冷凝水排放场合，如伴热管线应用 。它采用压力平衡式设计，根据冷凝水和蒸汽之间的温度差操作阀门开关，能利用冷凝水中的部分显热，减少二次蒸汽的损失 。其内部有一个填充液体的不锈钢密封囊，通过选择不同的填充液体，可实现不同温度的冷凝水排放。标准液囊标有字母‘STD’，约低于饱和蒸汽温度 10℃排放冷凝水；标有字母‘SUB’的液囊约低于饱和温度 22℃排放冷凝水；标有字母‘NTS’的液囊约低于饱和温度 4℃排放冷凝水 。这种疏水阀可根据压力变化进行自动调节，排水温度保持与饱和温度曲线一起变化，且在冷态时是常开的，排空气性能良好 。
3、双金属式：斯派莎克 SM 双金属式疏水阀利用双金属片的感温特性工作。双金属片由两种不同热膨胀系数的金属贴合而成，当温度变化时，双金属片会因膨胀程度不同而发生弯曲变形，从而带动阀门动作 。该类疏水阀排放低于饱和温度的冷凝水，能利用冷凝水中的部分显热，对于能充分利用蒸汽显热的设备而言是理想选择 。不过，双金属式疏水阀对温度变化的反应相对较慢，且容易受背压大小的影响，背压增大将降低排放温度，增加设备的积水量 。

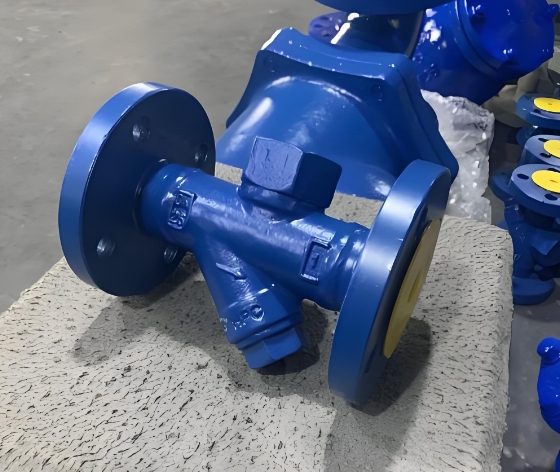

4、热动力型疏水阀：斯派莎克热动力疏水阀结合了安全可靠、结构简单和效率高的特点，最大工作压力可达 250bar g 。以 TD16 等型号为代表，其工作原理基于液体的热动力学性质变化。在相同压力下，液体与气体的流速不同，所产生的不同动、静压力驱使圆盘阀片动作 。起机时，进口压力作用于碟片下部，顶起碟片，空气和较冷的冷凝水立即排出；当仅低于蒸汽温度的热冷凝水流经疏水阀时，压力降低产生闪蒸蒸汽，高速的闪蒸蒸汽在碟片下方产生一个低压区，使碟片靠近阀座；同时，集聚在碟片上方的闪蒸蒸汽也使碟片压紧阀座内环及外环，从而实现排水阻汽功能 。热动力疏水阀结构紧凑，整个工作过程只有一个活动部件 —— 不锈钢碟片，具有良好的关紧力并可以防止冷凝水回流回设备，确保设备的最大工作效率 。
5、倒吊桶式疏水阀：斯派莎克倒吊桶式疏水阀多年来确立了性能和可靠性的标准，是机械式疏水阀中较为坚固的一种。它通过感应冷凝水和蒸汽之间的密度差来工作 。当冷凝水进入疏水阀时，倒吊桶因密度差而下沉，带动阀门开启排出冷凝水；当蒸汽进入时，倒吊桶浮起，阀门关闭 。倒吊桶式疏水阀可以使用于高压应用场景，但倒吊桶中的空气如不排除会阻碍其正常工作，且排气相对缓慢，因此对于大量空气存在的场合，通常建议安装单独的热静力排空气阀，以保证设备迅速有效的起动 。同时，很多倒吊桶疏水阀需要配置一个止回阀，以防止在压力突然变化或过热时失去水封（闪蒸现象），水封是保证其避免泄漏蒸汽的关键之一 。
斯派莎克疏水阀凭借严格执行的标准保障了产品质量与安全性能，丰富多样的类型则满足了不同蒸汽系统的复杂需求。在实际应用中，用户可根据具体工况条件，如压力、温度、介质特性、冷凝水负荷等，精准选择合适类型的斯派莎克疏水阀，从而实现蒸汽系统的高效、稳定运行，降低能源消耗，提高生产效益。
