斯派莎克气动真空蝶阀
斯派莎克气动真空蝶阀
斯派莎克气动真空蝶阀特点：
1， 防锈性
在与真空环境接触的材料一定要具有良好的防锈性能。因此广泛采用铝合金，铜合金和不锈钢来制造真空隔离部件。
2， 工作压力范围在0～2.5×105Pa
相对较宽的压力范围，会使产品的使用面更广泛，而且阀板的密封最好是双向的，至少阀板在反顶大气压时也可密封。
3， 低漏率
在高真空领域内漏率应<10-7Pa·l·s-1,较低的漏率有利于提高系统的效率，对降低生产成本非常有效。
GIQ型气动高真空蝶阀是通过电磁换向阀改变气路方向，控制执行气缸驱动蝶阀作启闭运动。用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。可选配反馈信号装置及电气阀门定位器。
斯派莎克气动高真空蝶阀主要技术性能
适用范围： | 105～1.3×10-4Pa |
阀门漏率： | ≤1.3×10-4Pa.L/S. |
适用温度： | -25～+80℃(丁腈橡胶) |
气源压力： | 0.4～0.6MPa |
安装方向： | 任意 |
斯派莎克气动高真空蝶阀主要零件材料
阀体、阀盖、阀杆：碳钢或不锈钢
密封件：丁腈橡胶、氟橡胶。

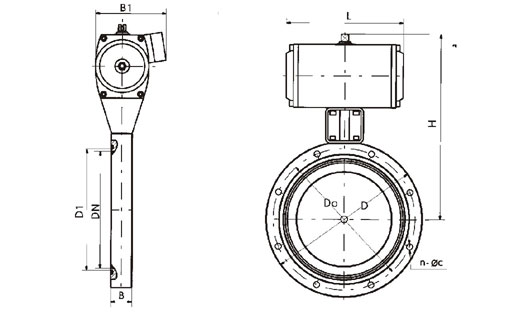

斯派莎克气动高真空蝶阀外形及连接尺寸(mm)(JB919)
型号 | DN | D | Do | D1 | B | H | B1 | L | n-φc |
GIQ-40 | 40 | 85 | 70 | 44 | 22 | 162 | 90 | 104 | 4-φ7 |
GIQ-50 | 50 | 110 | 90 | 55 | 22 | 175 | 90 | 104 | 4-φ7 |
GIQ-65 | 65 | 125 | 105 | 70 | 26 | 198 | 102 | 140 | 4-φ9 |
GIQ-80 | 80 | 145 | 125 | 85 | 30 | 208 | 102 | 140 | 4-φ9 |
GIQ-100 | 100 | 170 | 145 | 105 | 30 | 220 | 102 | 140 | 4-φ12 |
GIQ-150 | 150 | 220 | 195 | 156 | 35 | 272 | 115 | 164 | 8-φ12 |
GIQ-200 | 200 | 275 | 250 | 208 | 40 | 330 | 205 | 190 | 8-φ12 |
GIQ-250 | 250 | 330 | 300 | 258 | 45 | 335 | 205 | 190 | 8-φ14 |
GIQ-300 | 300 | 380 | 350 | 308 | 55 | 426 | 152 | 247 | 8-φ14 |
GIQ-400 | 400 | 500 | 465 | 410 | 60 | 520 | 180 | 308 | 8-φ18 |
GIQ-500 | 500 | 600 | 565 | 510 | 80 | 643 | 220 | 378 | 12-φ18 |
GIQ-600 | 600 | 710 | 670 | 610 | 100 | 760 | 270 | 524 | 12-φ21 |
GIQ-800 | 800 | 920 | 815 | 815 | 130 | 962 | 320 | 648 | 20-φ21 |
GIQ-1200 | 1200 | 1440 | 1280 | 1280 | 150 | 1360 | 385 | 1480 | 36-φ19 |
