斯派莎克动态平衡电动调节阀材质、工作原理

斯派莎克动态平衡电动调节阀材质、工作原理

材质

　　阀体∶球墨铸铁

　　阀胆∶不锈钢/黄铜

　　连接方式∶ 法兰连接(DN32-DN150)

　　螺纹连接(DN25-DN32)

　　输入和输出信号∶0-10VDC/2-10VDC/4-20mA

　　流量特性曲线∶直线/等百分比

　　最大工作压力∶ PN16

　　流量误差∶±5℅

　　适用于系统负荷变化较大的变流量系统中，具有抗干扰能力强，工作状态稳定，调节精度高的特点。

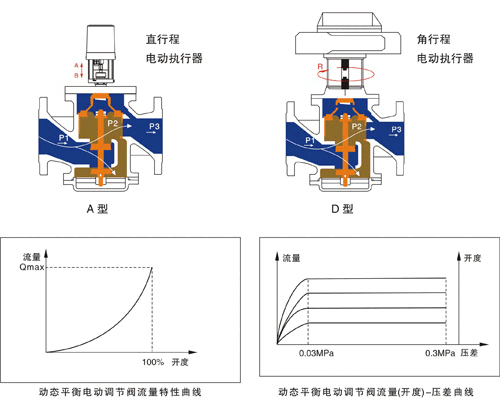

工作原理

　　在系统负荷波动较大的变流量系统中，当系统压力变化时：

　　（1）阀门进口P1升高时，P1-P3增大，则通过感压膜的作用使自动平衡阀组关小，使P1-P2增大，从而维持P2-P3的恒定；当进口P1降低时，P1-P3减小，则由弹簧的作用自动平衡阀组开大，使P1-P2减小，维持P2-P3的恒定。

　　（2）当电动执行器接受控制信号使阀杆向上或向下运动，使阀塞开大或关小，P2、P3间的开度也随之变化。由于不管系统压差如何变化，P2、P3间的压差（P2--P3）始终不变，因此对应于任一开度位置，其输送的水流量都是一定的。

　　一、动态平衡电动调节阀性能分析：

　　动态平衡电动调节阀是区别于传统的电动调节阀的新一代产品，是动态平衡与电动调节一体化的产品，它具有以下特点：

　　1、具有动态平衡功能：

　　动态平衡功能是指根据末端设备负荷变化要求电动调节阀胆调至某一开度时，不论系统压力如何变化，阀门都能够动态地平衡系统的阻力，使其流量不受系统压力波动的影响而保持恒定。

　　 为一组多台空气处理机并联环路。每路通过动态平衡电动阀来调节目标区域的回风温度，其中区域一的设定温度为25℃，区域二的设定温度为27℃。

　　假定处于夏季工况，区域一已调至平衡状态，即目标区域的温度T1已稳定在25℃，这时动态平衡电动阀的开度维持在某一位置保持不变以输出一个恒定的流量。

　　区域二还处于不稳定状态，测量回风温度T2为24℃，低于设定温度27℃，这时测量温度会和设定温度在温度控制器进行比较，输出信号将动态平衡电动阀关小以减少流过空气处理机二的冷水量，这时制冷量会减少，使测量温度T2升高，接近设定温度；以此同时，系统立管C、D二点的压差会增大，空气处理机一环路动态平衡电动阀DV1二端C、B1二点的压差也相应增大。但是由于动态平衡电动阀的动态平衡功能（动态平衡阀芯PV1的定压差作用），该阀电动调节阀芯二端A1、B1点的压差并不发生变化，因此空气处理机一环路的流量维持不变，制冷量不变，相应的区域一仍处于平衡状态。

　　由上可见，空气处理机二环路的调节没有对已经平衡的空气处理机一环路产生干扰，因此这两个环路间不存在动态水力失调。对于多环路系统，任何一个环路的调节都不会对其它环路产生干扰，同时任何一个环路都不会受到其它环路调节的影响，系统越大，这种动态平衡的特性就越明显，每一个环路只受自己区域负荷变化的影响，而不受系统压力波动的影响，因此很容易达到并维持平衡状态。

　　2、具有优良的电动调节功能：

　　电动调节功能是指阀门能根据目标区域温度控制信号的变化自动的调节阀门的开度，从而改变水流量，最终使目标区域的实际温度与设定温度一致。

　　评价电动调节功能好坏的是电动调节阀的流量特性曲线。在空调系统中，常用的电动调节阀的理想流量特性曲线是直线的或者等百分比的。但是对于一般的电动调节阀，在实际使用过程中由于阀权度较小，使得实际的流量特性曲线偏离理想的流量特性曲线。如图3，某电动调节阀理想的流量特性曲线是直线型，但是在安装到系统管路上后实际的流量特性曲线接近快开型 ，调节特性变差。

　　动态平衡电动调节阀由于独特的阀体结构，在实际的使用工程中阀权度基本为1，因此其实际的流量特性曲线与理想的流量特性曲线一致 ，没有偏离，因此具有优良的电动调节功能。
